kit piastre protezione

Inviato da Achille

I disegni riguadano come costruire le piastre di protezione inferiori per "blindare" la nostra amata Feroza.
Il materiale suggerito da usare e' composto da una piastra di Alluminio (meglio se acciaio/alluminio) da 3 o 5 millimetri.

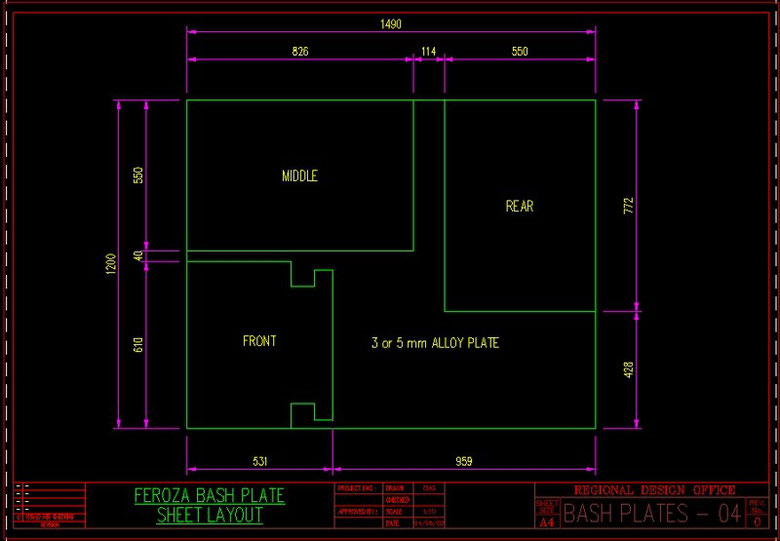

Il disegno intitolato "Feroza BASH PLATE SHEET LAYOUT indica le dimensioni della piastra da utilizzare per ricavare e sgrossare da una lastra  TUTTE e tre le pistre di protezione (Frontale, Media e Posteriore). In pratica da una lastra di 1200 mm x 1490 mm si ricavano tutte le piastre.

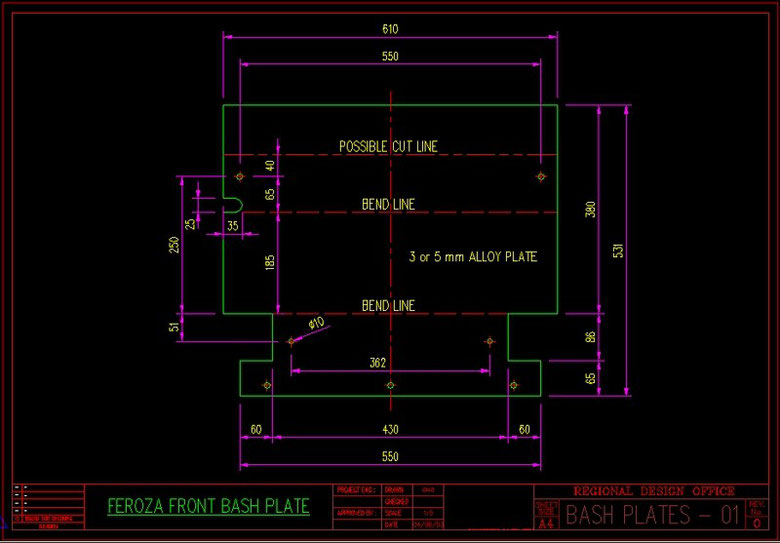

Il disegno intitolato "Feroza FRONT BASH PLATE" indica le dimensioni dettagliate (incluse le quote dei fori dei bulloni sul telaio) della piastra frontale. Nel disegno sono indicate anche le linee di piega (bend line) e di

Il disegno intitolato "Feroza MIDDLE BASH PLATE" indica le dimensioni della piastra intermedia

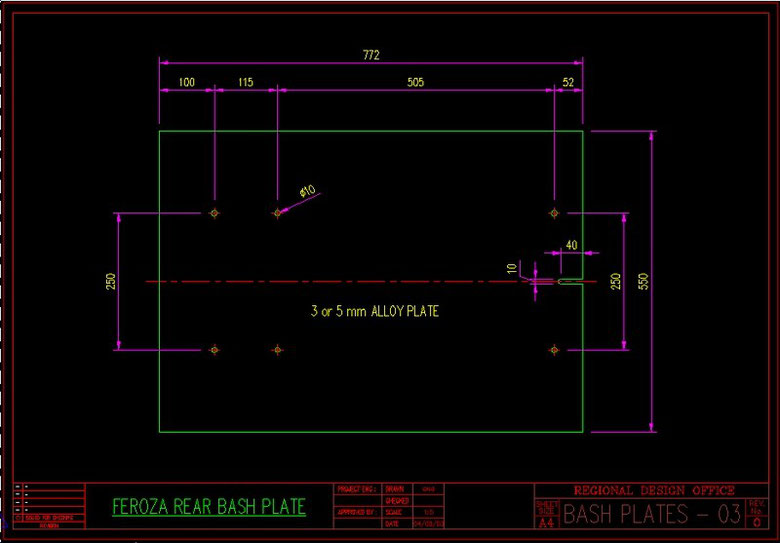

Il disegno intitolato "Feroza REAR BASH PLATE" indica le dimensioni della piastra posteriore

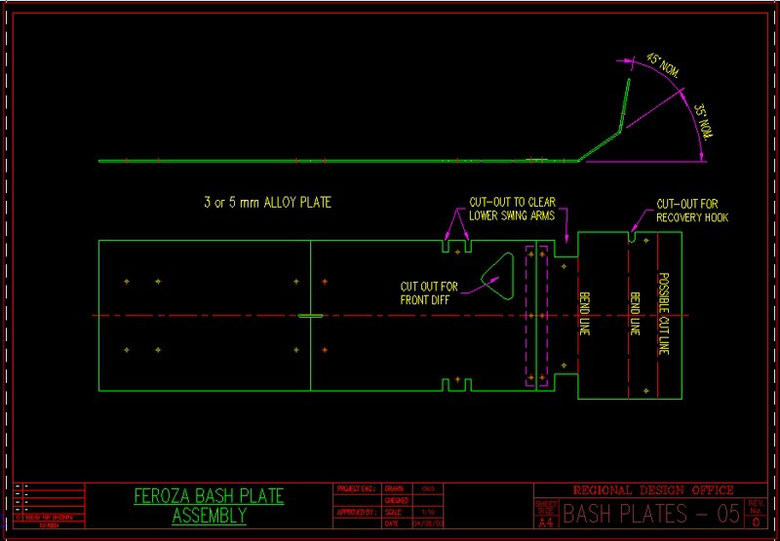

Il disegno intitolato "Feroza BASH PLATE ASSEMBLY" indica le dimensioni delle tre piastre assemblate e cosa importante gli angoli di piega di quella frontale

I disegni sono ben fatti e per chi non vuole cimentarsi con il FaiDaTe (anche se minimi ritocchi sono possibili) puo' benissimo passarle ad un fabbro per il taglio e la realizzazione.

Saluti a tutti
Ciao
Achille

Clicca qui

per scaricare il file .dwg

per il logo Daihatsu

per la piastra frontale.



Realizzato dal socio Giando.
